Hlavním prvkem deskového výměníku tepla je kovová deska se vzorem rybí kosti. Kromě desky pro přenos tepla se deskový výměník tepla skládá z dalších prvků, jako jsou těsnění, přední a zadní rám a matice a šrouby.

Těsnění se připevní k deskám pro přenos tepla a umístí se mezi přední a zadní rám a pomocí šroubů se utáhne balík desek na minimální vzdálenost balíků desek. Tato operace umožňuje deskovým výměníkům tepla pracovat pod tlakem.

Desky pro přenos tepla se vyrábějí především z materiálů AISI304, AISI316L, AISI316Ti

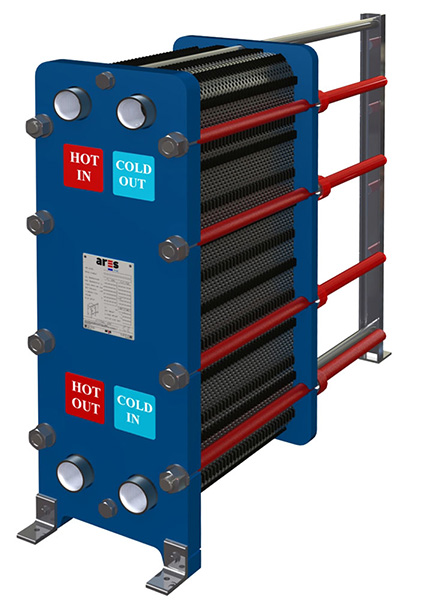

Model výměníku ARES PHE

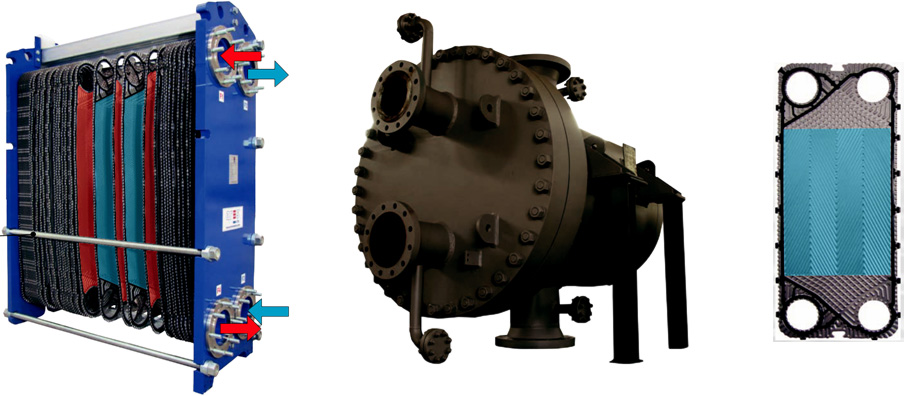

Princip fungování deskového výměníku tepla

Princip fungování deskového výměníku tepla je založen na metodě přenosu tepla mezi deskami. Do deskového výměníku tepla vstupují dvě kapaliny (studená a horká) a pomocí těsnění vstupují kapaliny do odpovídající desky a procházejí různými kanály, aby se dosáhlo přenosu tepla bez vzájemného promíchání.

Svazek desek je umístěn mezi dvěma rámy, minimální vzdálenost utažení se vypočítá podle počtu desek a typu těsnění. Aby deskový výměník tepla pracoval při určitých tlacích, musí být pomocí šroubů utažen na určitou vzdálenost. Po utažení balíčku desek je jednotka připravena k provozu.

K provoznímu deskovému výměníku tepla lze přidat další desky. Díky deskové technologii mají deskové výměníky tepla ve srovnání s plášťovými a trubkovými výměníky lepší hodnoty přenosu tepla.

Výměníky ARES PHE

Typy desek výměníku tepla

Obecně existují dva typy desek pro každý model, a to tepelně dlouhé a tepelně krátké desky. Rozdíl mezi těmito deskami spočívá v tom, že široký a úzký úhel na vzoru rybí kosti.

  • Tepelně dlouhé desky
    • Vysoký turbulenční výkon
    • Blízké teplotní přiblížení (LMDT: l C)
    • Vysoká tlaková ztráta
  • Tepelně krátké desky
    • Nízký turbulenční výkon
    • Nízká hodnota přenosu tepla
    • Nízké tlakové ztráty

Řada AWGSERIES

Řada deskových výměníků tepla ARES WG se skládá pouze z desek se širokou mezerou. V porovnání s deskami řady A mají desky AWG mezeru mezi deskami 5,5 mm až 12 mm, což usnadňuje jejich použití v aplikacích, kde je vysoká kontaminace kapaliny.

Použití:
- v textilním průmyslu
- při výrobě cukru a podobných aplikacích, kde kapalina obsahuje pevné částice
Tloušťka desek:
od 0,8 mm do l mm
Materiál těsnění:
na bázi NBR a EPDM

Řada ASWSERIES

Polosvařované deskové výměníky tepla se skládají z kazet. Kazeta obsahuje dvě desky svařené laserem. Výhodou této metody je, že jedna strana má svařený deskový kanál a druhá strana má tradiční deskový kanál s těsněním. Na svařované straně jsou dvě speciálně vyrobená těsnění s rohovými otvory, která vytvářejí těsnění mezi dvěma kazetami. Na svařované straně je tak působení těsnění na kapalinu omezeno na minimum.

Použití:
- jako výparník a kondenzátor NH3 v chladírenském průmyslu
- ohřev a chlazení kapalin, agresivních vůči těsněním
- chlazení kyselin při výrobě kyseliny sírové

Řada ADPSERIES

Deskové výměníky tepla řady ARES Double Plate (ADP) se skládají ze dvou tenkých průtočných desek slisovaných k sobě. Obě desky tvoří dvojici desek, která umožňuje případné úniky vidět zvenčí mezi oběma deskami. Tato operace zabraňuje vnitřním únikům, i když je deska poškozená nebo prasklá.

Použití:
- mlékárenský a smetanový průmysl
- sanitární voda pro zpracování potravin
- voda pro lékařské injekce/ultra čistá voda
- dálkové vytápění/voda z kohoutku
- chlazení motorů

Řada APS

Řada APS je svařovaný deskový výměník tepla a používá se hlavně v oblastech, kde nelze použít deskové výměníky tepla s těsněním, jako jsou vysoké teploty a vysoký tlak. Společnost ARES PHE nabízí širokou škálu deskových a plášťových výměníků tepla, které se používají v oblasti vytápění a chlazení, energetiky, chemického průmyslu, výroby ropy a plynu a v dalších typech aplikací.

Pracovní princip deskových výměníků tepla řady APS je podobný jako u plášťového a trubkového výměníku tepla. Místo svazků trubek se k přenosu tepla používá sada desek z nerezové oceli. Desky jsou k sobě svařeny laserem a v důsledku této operace se nepoužívá žádné těsnění ani mezi deskami, ani na spojích.

Maximální pracovní teplota:
400 °C
Maximální pracovní tlak:
40 barů
Vyšší tepelná účinnost a náhlý přenos tepla
Nízké náklady na instalaci a údržbu os důsledku technologie desek a kompaktní konstrukce.

Pájené deskové výměníky tepla

Pájený výměník tepla (známý také jako BPHE, CBHE atd.) se v podstatě skládá ze sady vlnitých nerezových desek o tloušťce 0,3-0,5 mm, které jsou navzájem pájeny pomocí mědi jako pájecího materiálu a tvoří deskový výměník tepla bez těsnění.

Pájení pomocí mědi eliminuje potřebu rámů nebo těsnění a vede k velmi kompaktnímu výměníku. Navíc se místo mědi používá nikl nebo jiný pájecí materiál. Vzhledem k tomu, že desky jsou pájeny dohromady a nepoužívá se žádný rám ani těsnění, vydrží pájené deskové výměníky tepla vyšší teploty až 200 °C a tlak až 30 barů ve srovnání s tradičními výměníky tepla s těsněním.

Typické aplikace

  • Dálkové vytápění
  • Solární vytápěcí a klimatizační jednotky
  • Tepelná čerpadla a rekuperační jednotky
  • Odpařování a kondenzace
  • Chlazení

Výhody deskových výměníků tepla ARES

  • Nízké investiční, provozní a servisní náklady
  • Kompletní technická podpora včetně uvedení do provozu a dohledu
  • Vysoké hodnoty účinnosti přenosu tepla
  • Perfektní teplotní přístup (LMDT: l C)
  • Vysoké turbulentní proudění
  • O 70 % menší potřeba místa ve srovnání s výměníky ST
  • Snadné zvyšování výkonu
  • Nízká provozní hmotnost
  • Úspora energie

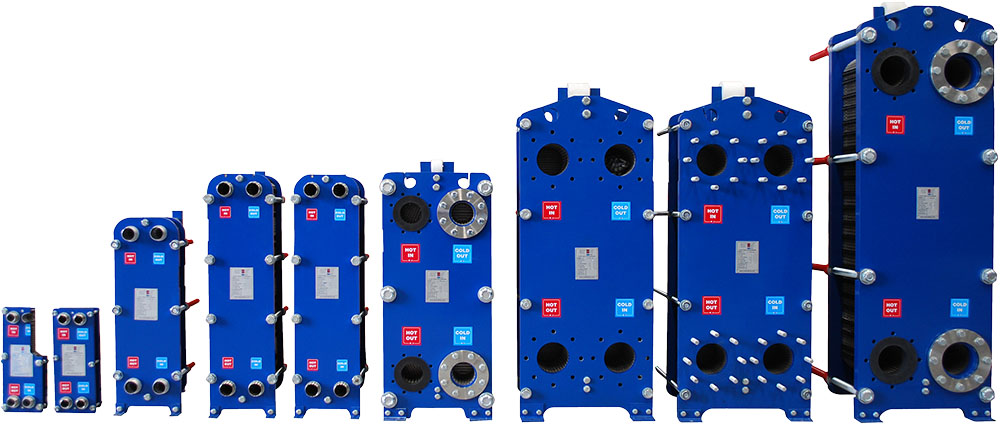

  • Velký rozsah desek od DN32 do DN500

Společnost ARES je držitelem certifikátu ISO 9001 /2000. Každý deskový výměník tepla je podroben hydrostatické zkoušce provedené společností ARES a je k dispozici dodatečná kontrola třetí stranou BV, ABS, RINA, GL, DNV, TŮV atd.
